Urządzenie do pomiaru i kontroli parametrów geometrii ustawienia kół (3D) X-861M (wersja podnośnikowa i kanałowa)

Cena netto: 35.000 zł

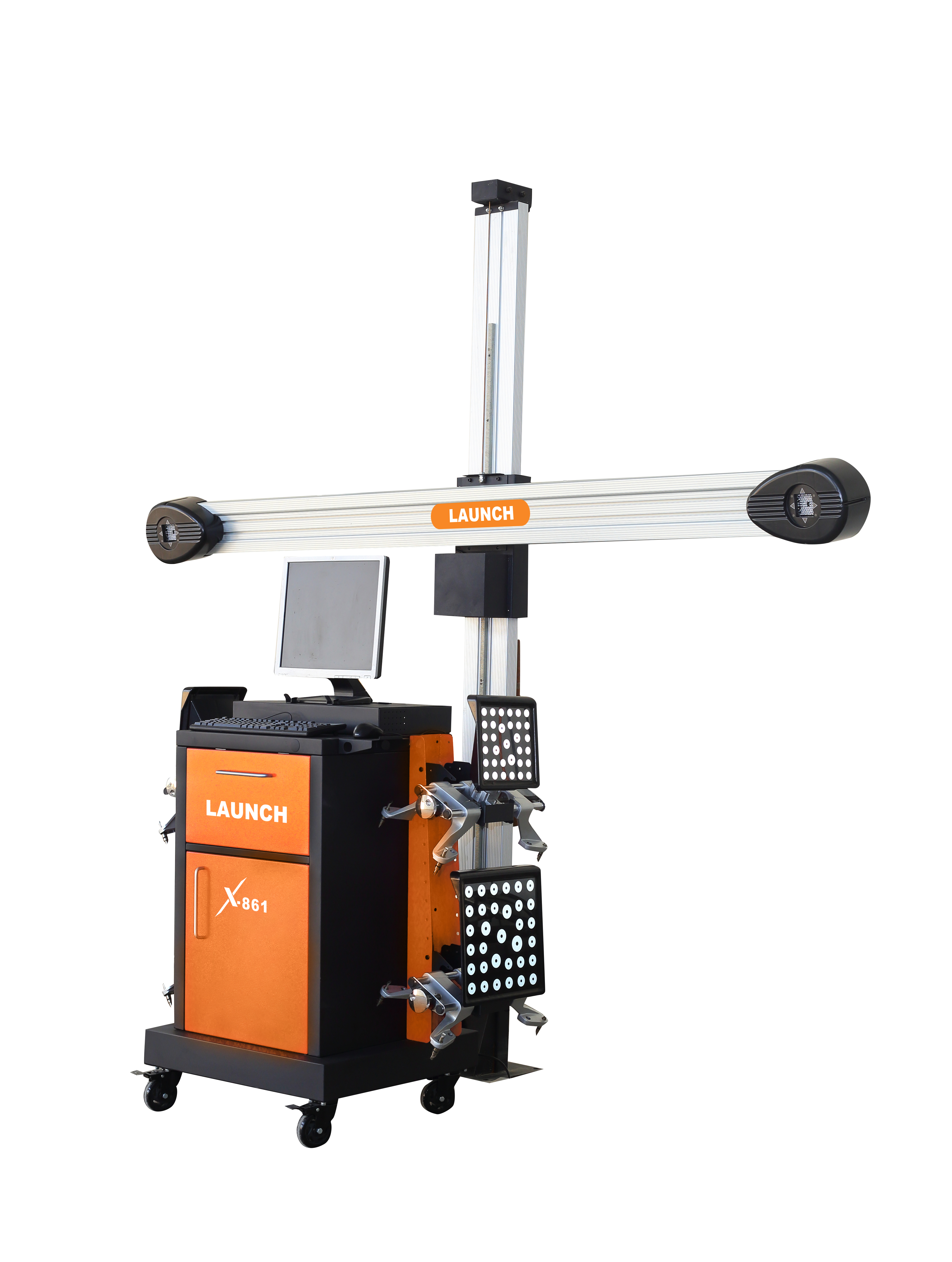

 X861 Overseas01

Opis urządzenia:

  • Automatyczne śledzenie położenia ekranów pasywnych na kołach.
  • Urządzenie X-861M 3D jest najnowszym rozwiązaniem konstrukcyjnym przyrządu do pomiaru i kontroli parametrów geometrii ustawienia kół i osi pojazdów oferowanym przez firmę LAUNCH, wiodącego producenta wyposażenia warsztatowego na rynkach światowych, obecnego na rynku już od ponad 20 lat.
  • Model urządzenia X-861M 3D jest już kolejną wersją urządzenia do kontroli i pomiaru parametrów geometrii kół i osi pojazdów wykorzystującą technologię pomiaru w systemie 3D oferowaną przez firmę LAUNCH. Wersja X-861M 3D powstało w oparciu o doświadczenia zebrane na bazie sprzedawanych od wielu lat urządzeń KWA-300, X-712, X-712S i X-831 M.





Cechy urządzenia:

  • kamery automatycznie podążają za ruchem ekranów pasywnych osadzonych na kołach unoszonego na podnośniku pojazdu
  • zakres wysokości unoszenia pojazdu na podnośniku w trakcie pomiaru 0-2,6 m
  • profesjonalna i aktualizowana na bieżąco baza danych parametrów wzorcowych
  • bardzo wysoka dokładność i powtarzalność pomiarów oparta na dopracowanych algorytmach pomiarowych
  • komunikaty głosowe w trakcie obsługi i wykonywania pomiarów
  • pasywne głowice pomiarowe nie wymagające zasilania
  • ergonomiczne zaciski na koła pojazdu, zapewniające wygodną pracę i brak możliwości zarysowania obręczy kół oraz odpowiednią dokładność pomiaru
  • brak konieczności kalibracji przed pierwszym uruchomieniem



Dane techniczne:

  • Monitor: 22" LCD
  • Zakres pomiarowy:
    - Zbieżność całkowita: 0° ±20° (dopuszczalna odchyłka ±0,02°)

        - Zbieżność połówkowa: 0° ±20° (dopuszczalna odchyłka ±0,02°)

        - Kąt pochylenia koła: 0° ±12° (dopuszczalna odchyłka ±0,02°)

        - Kąt wyprzedzenia osi sworznia zwrotnicy: 0° ±25° (dopuszczalna odchyłka ±0,05°)
        - Kąt pochylenia osi sworznia zwrotnicy: 0° ±25° (dopuszczalna odchyłka ±0,05°)
        - Nierównoległość osi: 0° ±10° (dopuszczalna odchyłka ±0,01°)        - Dopuszczalny błąd wypoziomowania stanowiska pomiarowego: 2mm

  • Odległość pomiędzy kamerami urządzenia, a środkiem obrotnic pod przednie koła: 2 - 2,8 m
