Urządzenie do pomiaru i kontroli parametrów geometrii ustawienia kół (No contact) X-931
Cena netto: 139.000 zł
Opis urządzenia:

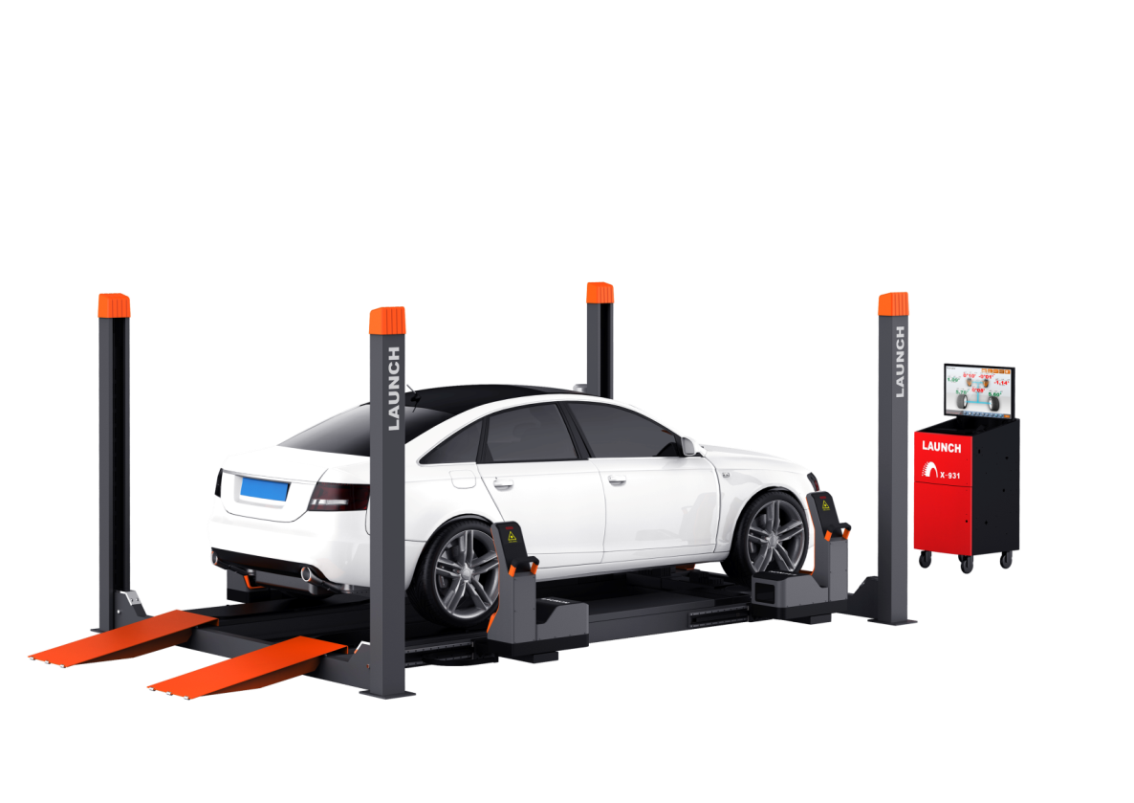

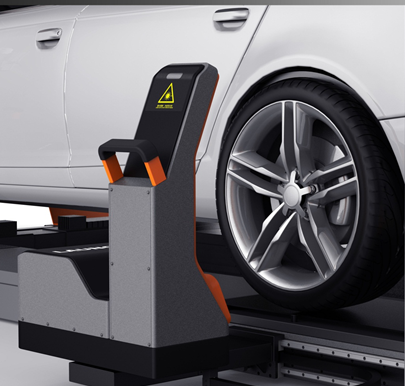

X-931 jest kompleksowym stanowiskiem do kontroli i pomiaru parametrów geometrii ustawienia kół, umożliwiającym bardzo dokładny pomiar bez konieczności kontaktu żadnego elementu urządzenia z oponą pojazdu lub obręczą koła. Dzięki bezdotykowemu systemowi pomiarowemu i systemowi kamer obręcze kół nie ulegają zarysowaniu, a także oszczędzany jest czas na montaż i demontaż zacisków kół. Poprzez wyeliminowanie potencjalnych błędów użytkownika system pomiarowy gwarantuje bardzo precyzyjne wyniki, niezawodność oraz powtarzalność pomiarów w ciągu zaledwie kilku sekund. System wyposażony jest w czterokolumnowy podnośnik elektrohydrauliczny o nośności 4t. Do samochodów osobowych i lekkich pojazdów użytkowych, od 1800 mm do 3750 mm.
Zalety urządzenia:
Łatwość i wygoda pomiaru, znacznie redukują czas pracy (niepotrzebne jest montowanie i demontowanie zacisków kół i głowic pomiarowych)
Zapewnia wysoką wydajność pracy (brak konieczności wykonywania przepychania pojazdu do kompensacji bicia obręczy)
Bezdotykowe pomiary gwarantują brak uszkodzeń obręczy kół, co zwiększa zadowolenie klientów

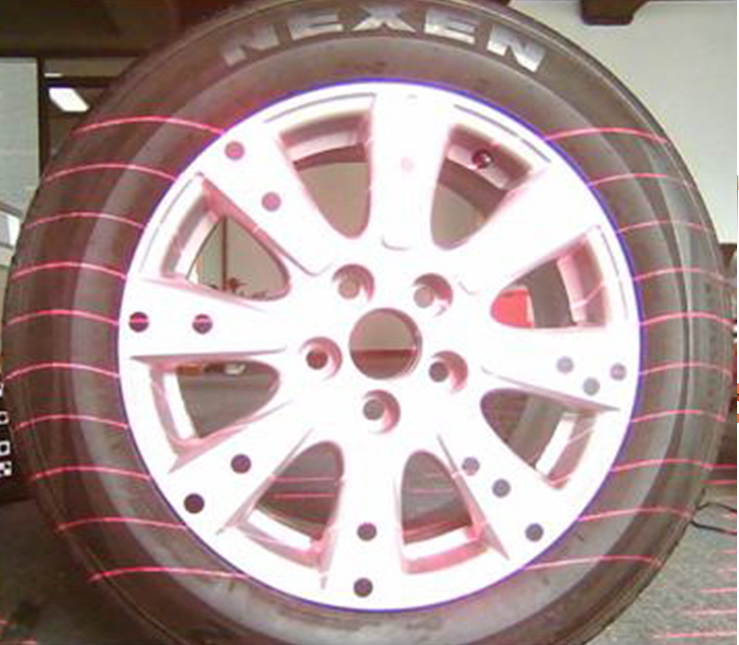

Pomiar realizowany w czasie rzeczywistym, wykorzystujący zaawansowaną technologię obróbki obrazu laserowego
Bardzo prosta obsługa, dzięki intuicyjnemu oprogramowaniu
Dane techniczne:
Zakres pomiarowy:
- Zbieżność całkowita: 0° ±20° (dopuszczalna odchyłka ±0,02°)
- Zbieżność połówkowa: 0° ±10° (dopuszczalna odchyłka ±0,02°)
- Kąt pochylenia koła: 0° ±10° (dopuszczalna odchyłka ±0,02°)
- Kąt wyprzedzenia osi sworznia zwrotnicy: 0° ±20° (dopuszczalna odchyłka ±0,05°)
- Kąt pochylenia osi sworznia zwrotnicy: 0° ±20° (dopuszczalna odchyłka ±0,05°)
- Nierównoległość osi: 0° ±5° (dopuszczalna odchyłka ±0,01°)
Technologia pomiaru:
